Unsere Produktionsmaschinen

Im Folgenden können Sie sich einen Einblick in unseren Maschinenpark verschaffen, mit dem wir Ihre Projekte tagtäglich realisieren.

SMT Bestückungsautomaten

Yamaha I-Pulse M20 und M4 S

  • Bestückleistung von bis zu bis 23.000 Bt/h nach IPC 98500
  • Bauteilverarbeitung von 01005inch bis 120 x 90mm
  • LP Größe bis 1450 x 510mm
  • Bestückgenauigkeit bei Chip ± 0.040mm 3σ; bei IC ± 0.025mm 3σ




Info:

Durch die identischen Softwarestrukturen auf beiden Bestückungsautomaten, können die bestehenden Bestückungsdaten direkt konvertiert werden.

Nach einer weiteren Konsistenzprüfung erfolgt die Freigabe der Serienfertigung.

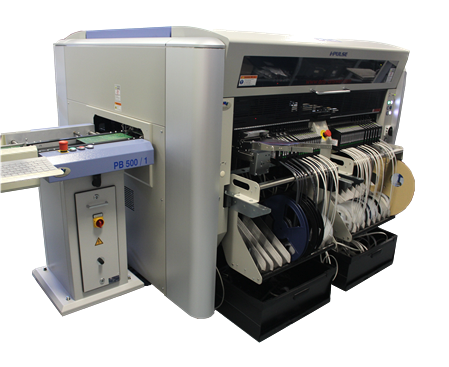

YAMAHA I-Pulse M20

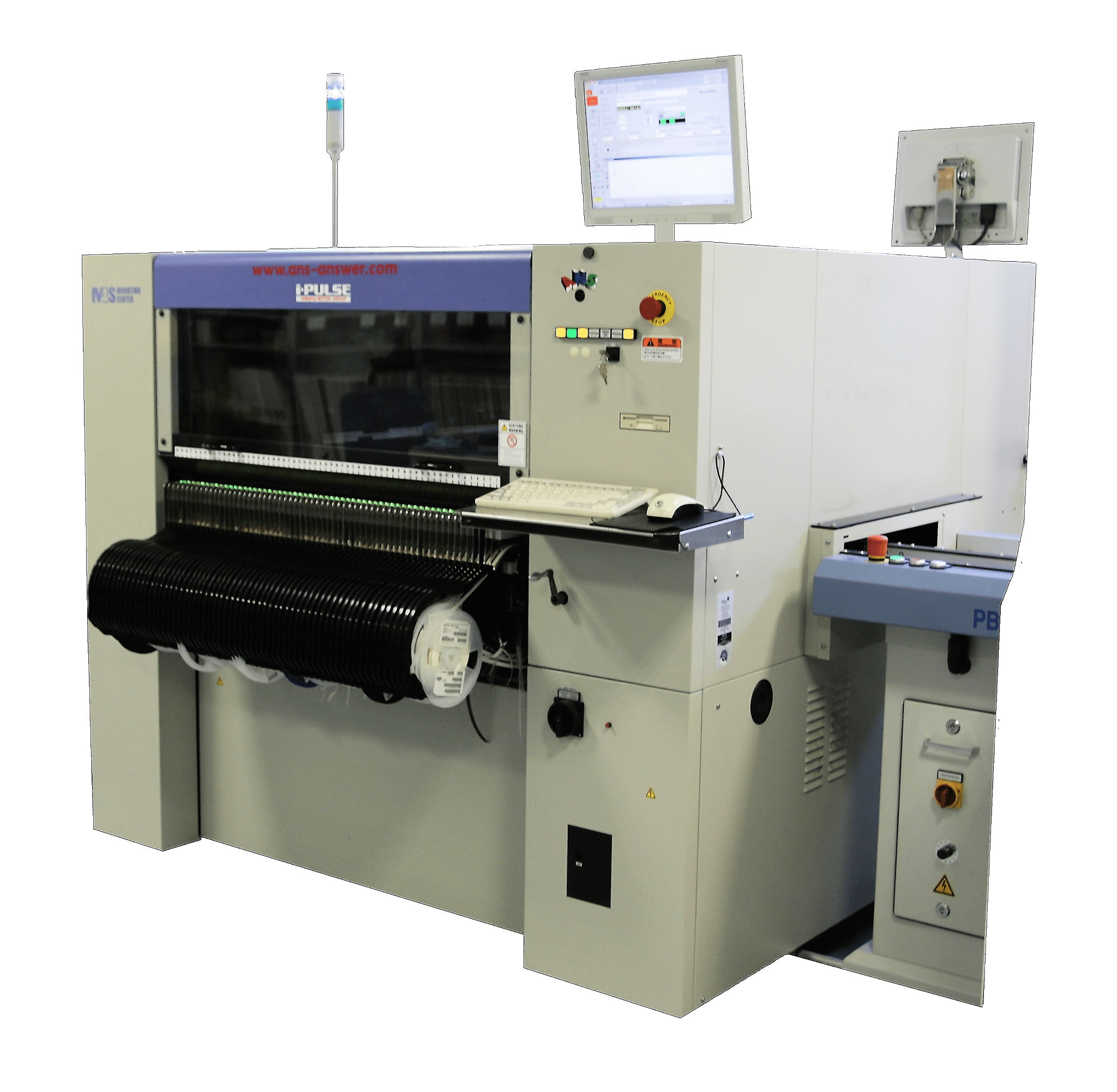

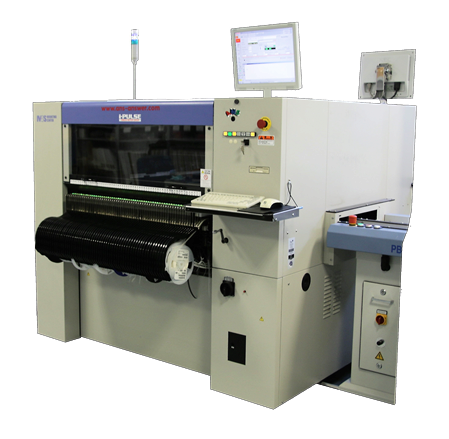

YAMAHA I-Pulse M4 S

SMT  Schablonendrucker

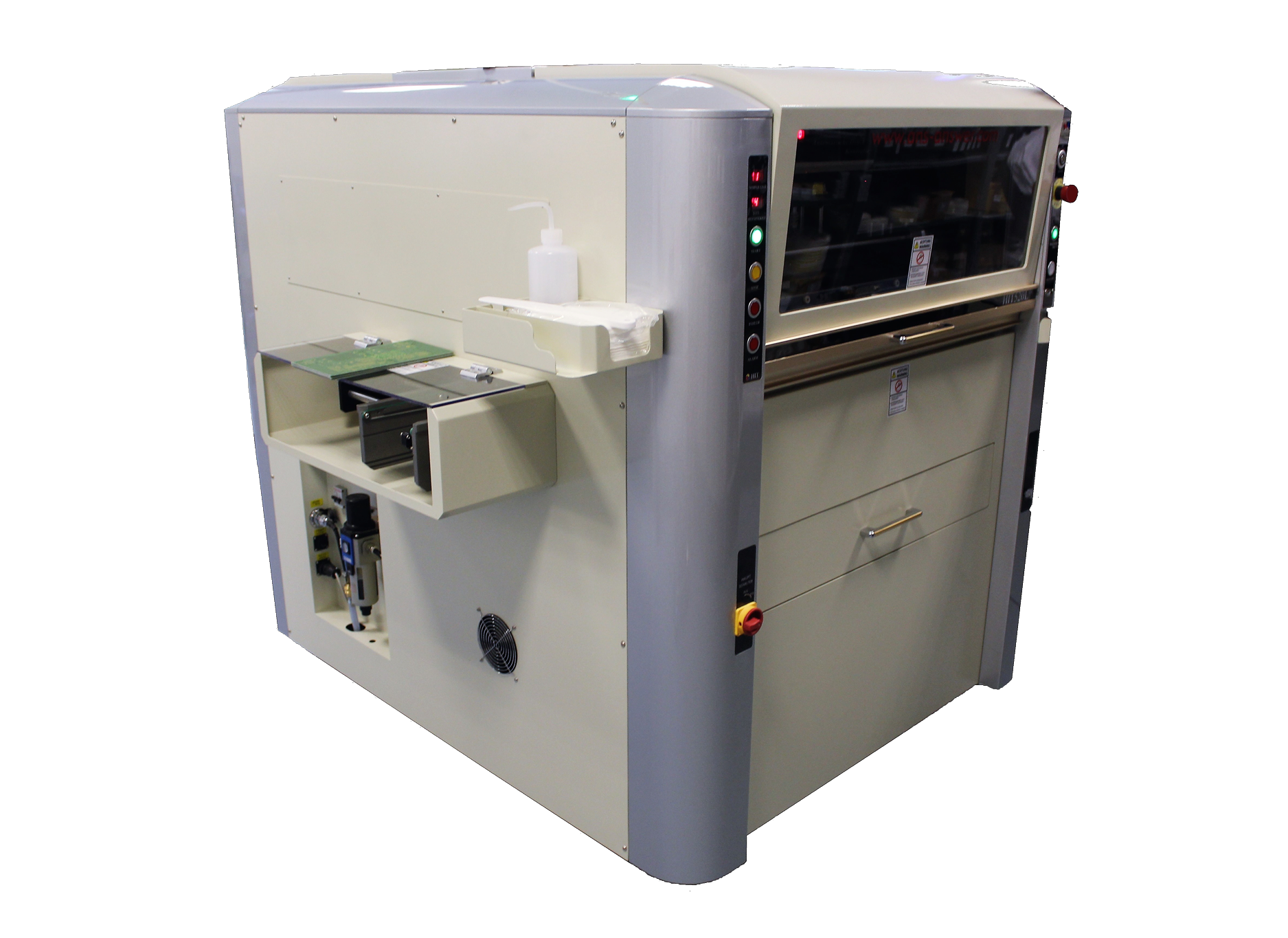

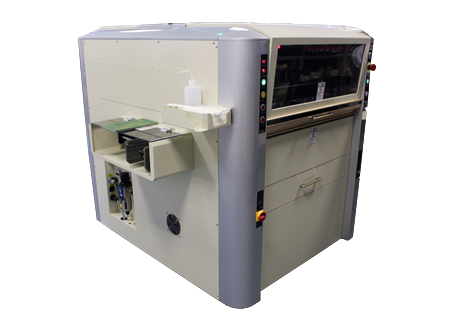

HIT  520L

  • LP Größe bis 610mm x 420mm
  • Druckgenauigkeit von +/- 0,0125 mm bei 6σ
  • 2D Kontrolle nach dem Druck

HIT 520L

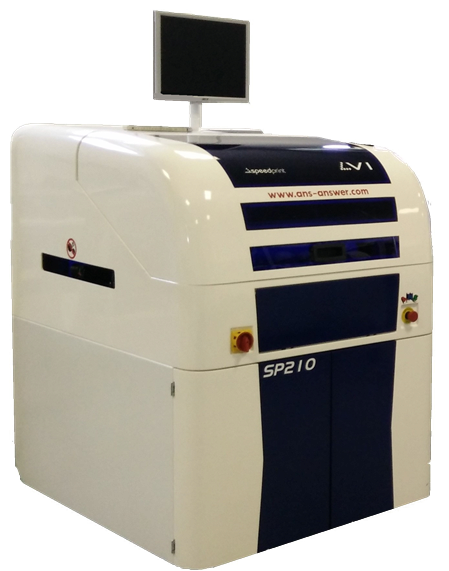

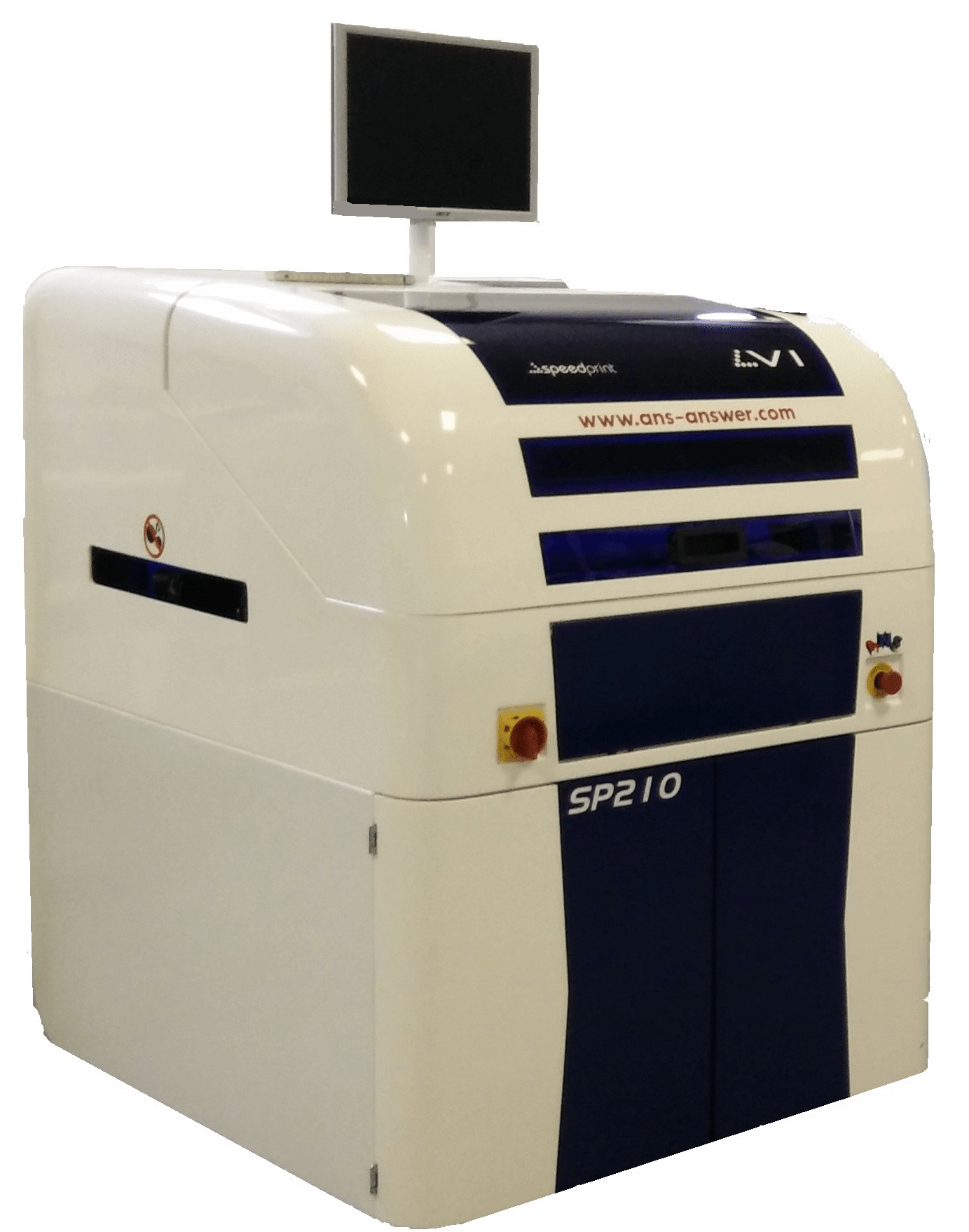

Speedprint SP210

  • automatische Verstellung der Schienenbreite
  • vollautomatischer Schabloneneinzug & -auswurf
  • voll programmierbares Nass-/Trockenvakuum unter dem Schablonenreiniger
  • Kontrolle der Lotperlen auf der Schablone




​Speedprint SP210

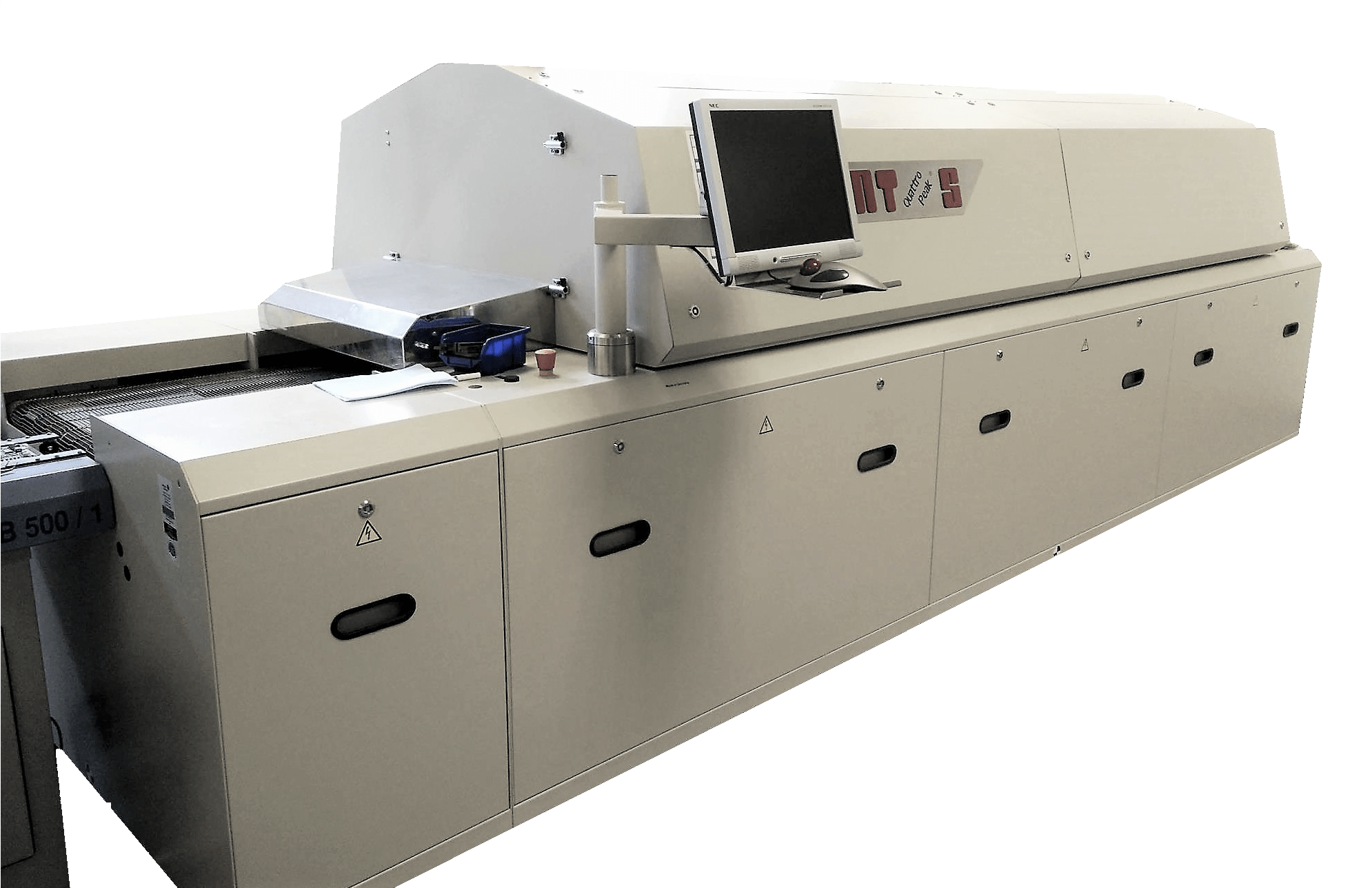

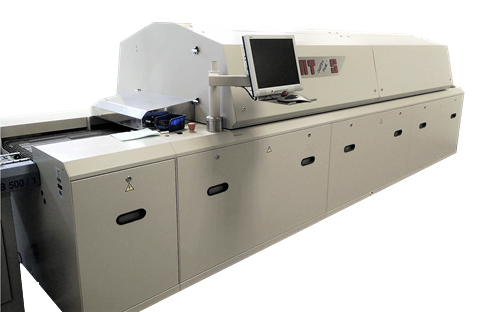

Vollkonvektions-Reflow-System

SMT Quattro Peak S

Reflow-Lötsystem für höchste Prozesssicherheit
mit speziellem Düsensystem für optimale Wärmeübertragung

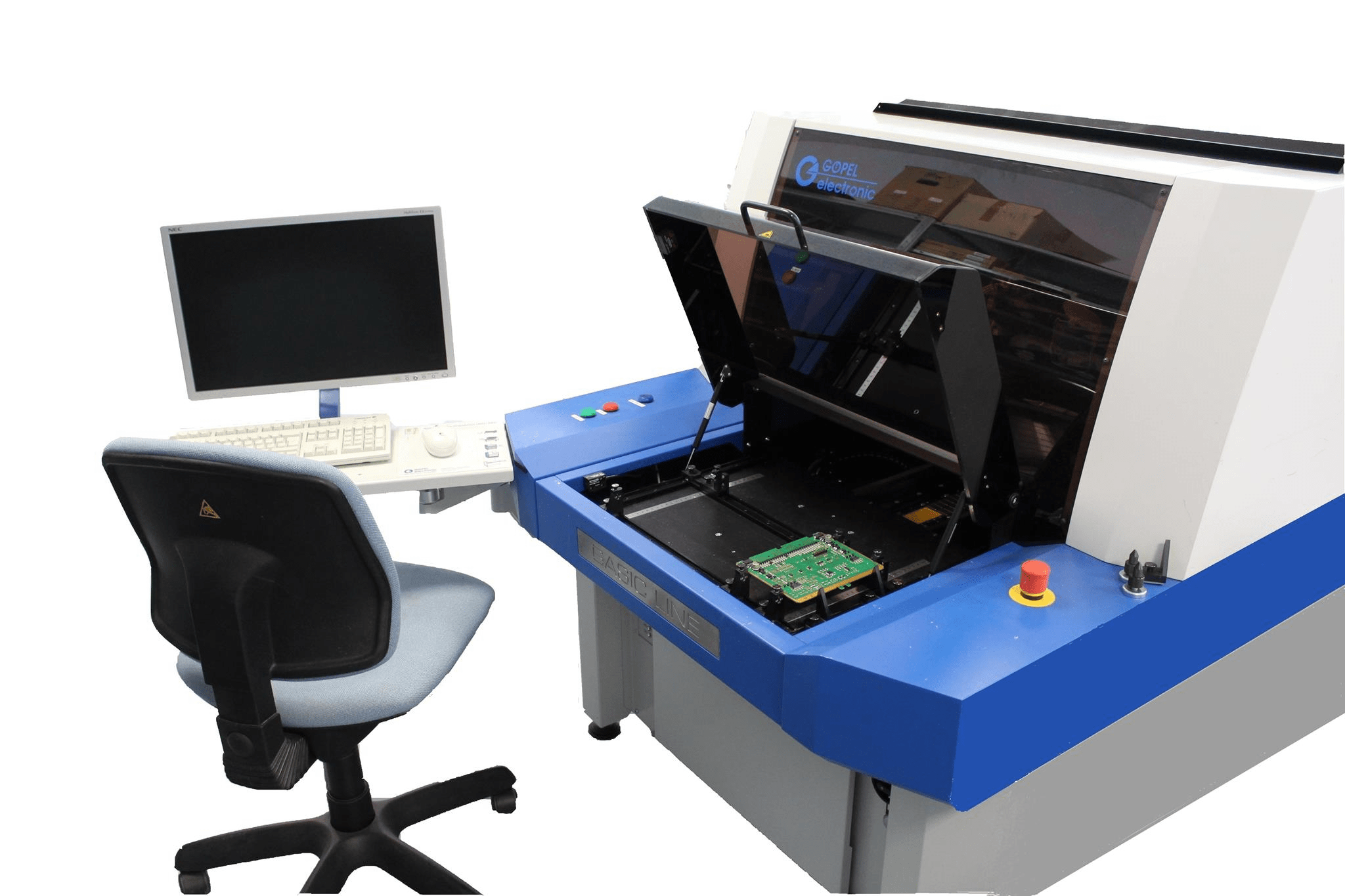

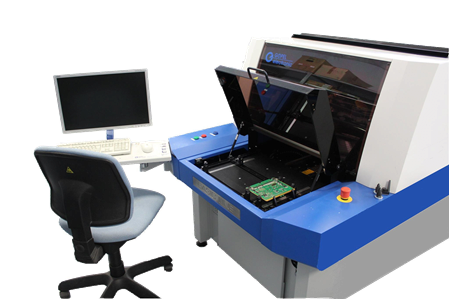

AOI-System

Automatische Optische Inspektion

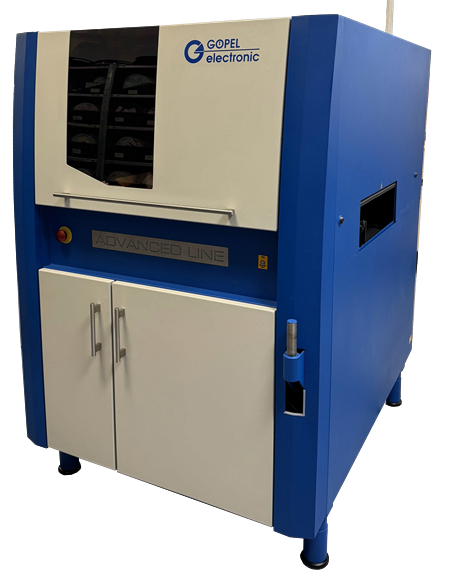

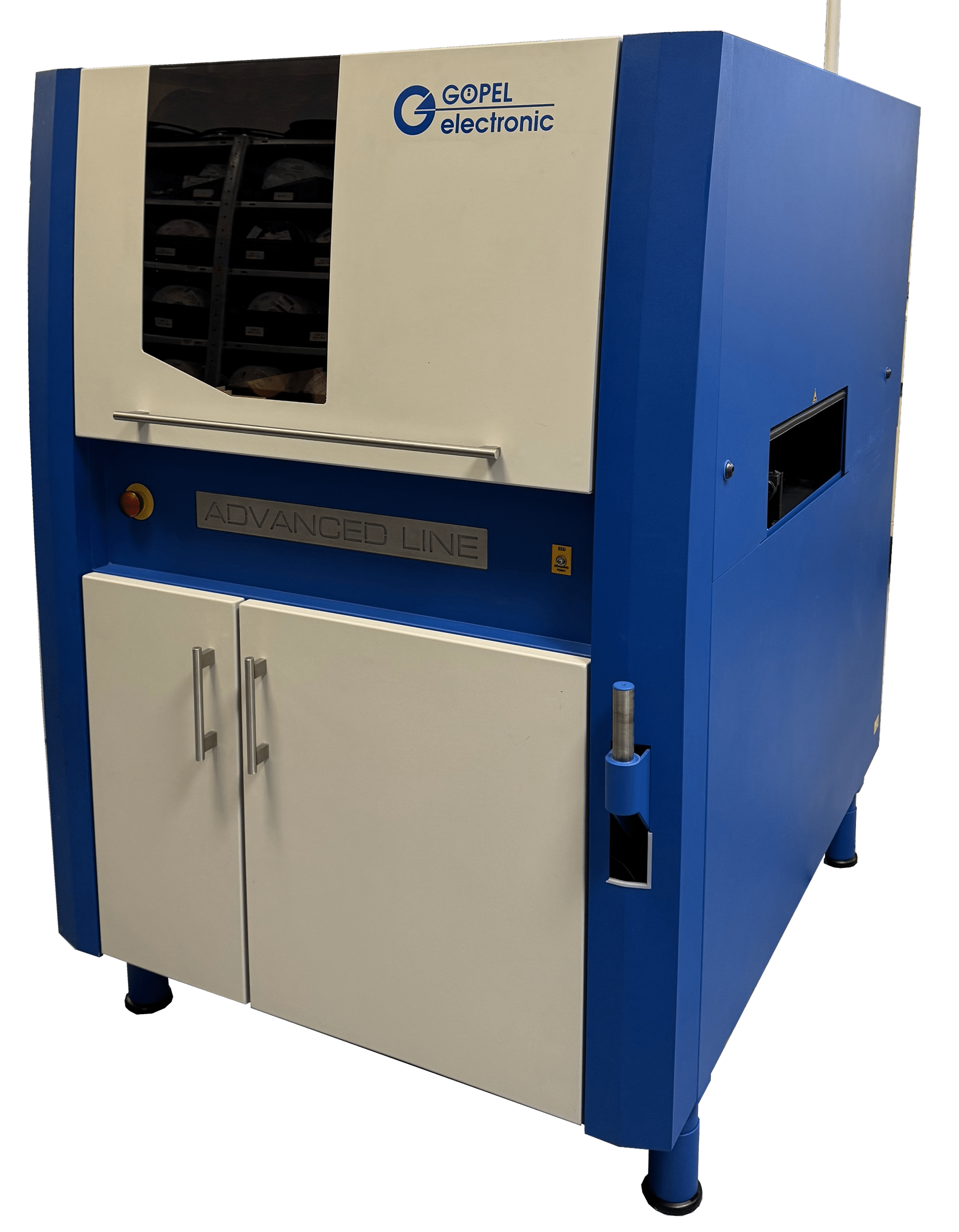

OptiCon PILOT 5.3 von GÖPEL electronic
zur Qualitätssicherung in der Fertigung von Baugruppen

Inspektion von Lötstellen aus mehreren Richtungen und System-Anbindung an weitere Qualitätsmanagement- und Traceability-Systeme.

OptiCon PILOT 5.3 von GÖPEL

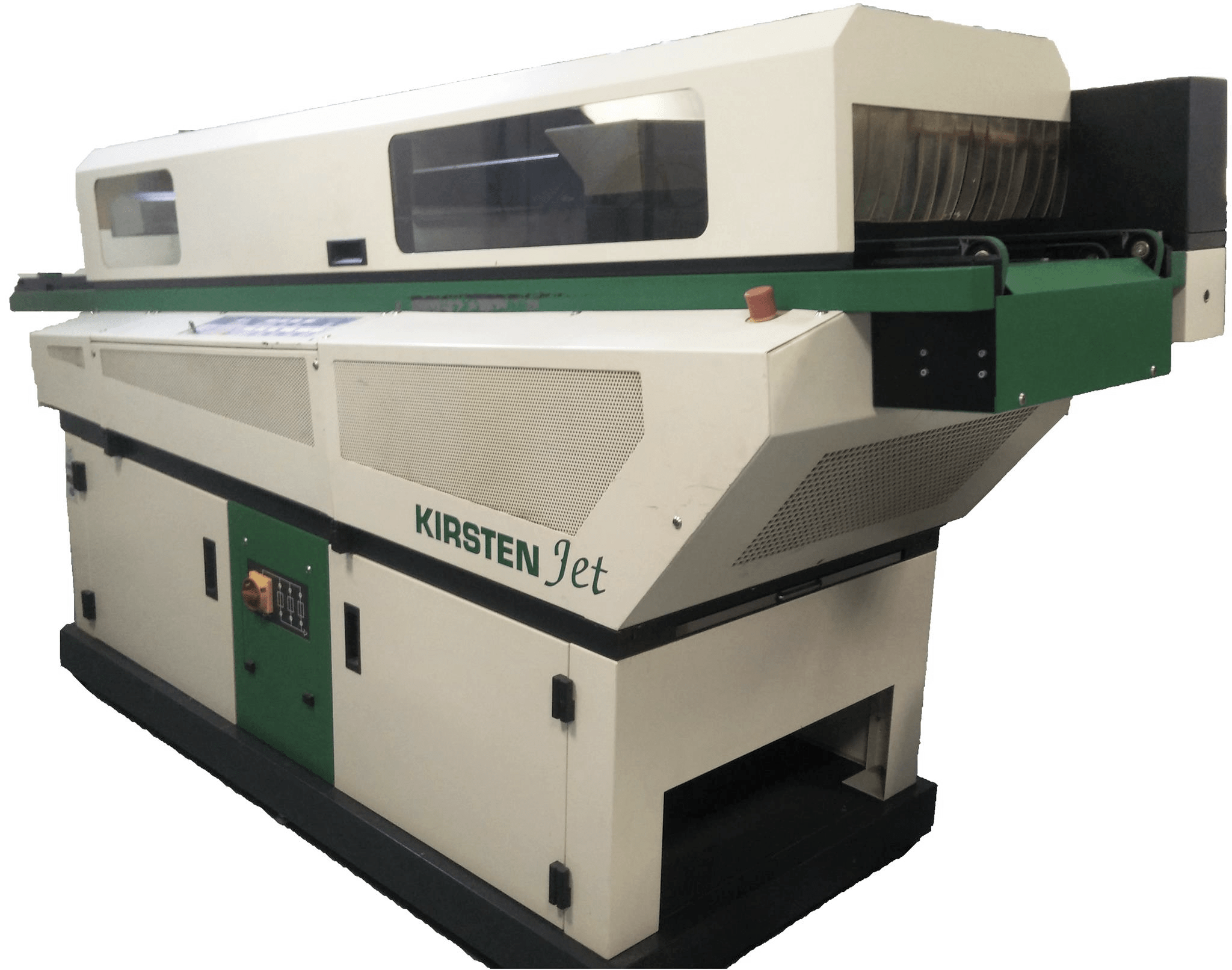

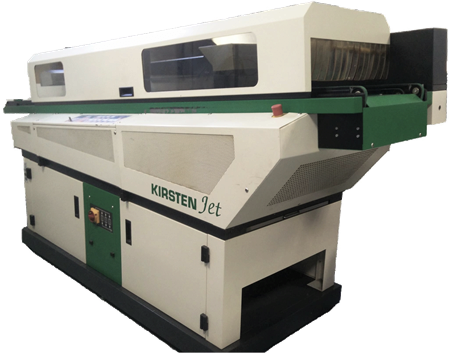

THT Wellenlötanlagen



zwei KIRSTEN Jet Wellenlötanlagen

1x bleihaltig und 1x bleifrei, je nach Kundenvorgabe.



weitere Anlagen

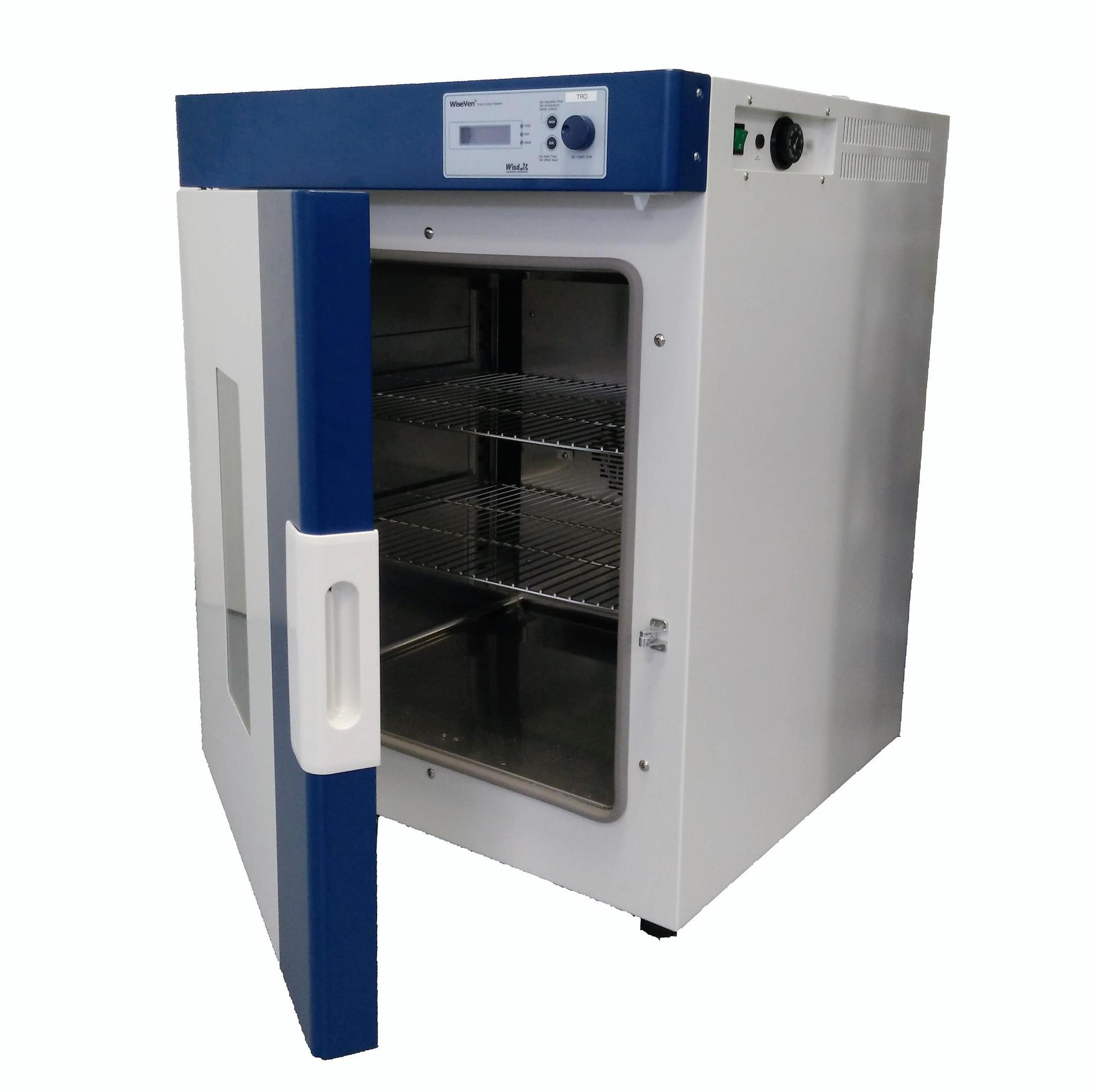

Trockenschrank für Bauteile und Leiterplatten

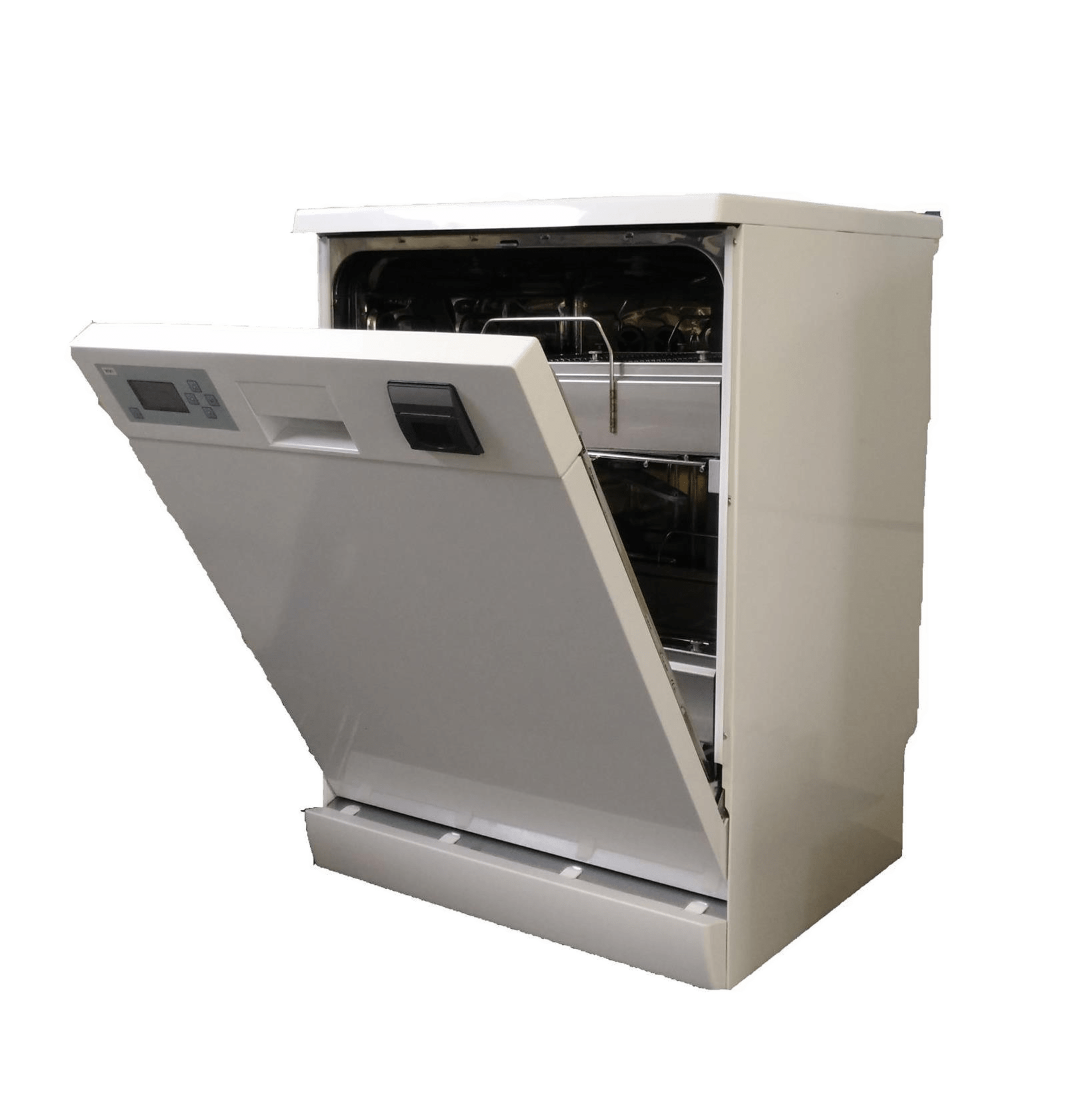

Waschanlage zum Waschen von bestückten Baugruppen
